Descrizione
La funzione del filtro a tamburo è quella di filtrare meccanicamente l’acqua contaminata. Un setaccio in acciaio inossidabile RVS 316 di 75 micron separa le particelle più piccole dall’acqua e le conduce all’esterno tramite uno scarico . Questo processo di filtraggio è regolato automaticamente da un controller e monitorato da sonde. In caso di malfunzionamento, il filtro spegne automaticamente le pompe di circolazione e il contro lavaggio. Il livello dell’acqua è costantemente monitorato da sonde. Il filtro a tamburo PP65 è realizzato in plastica PP di alta qualità e viene consegnato comprensivo di centralina con lavaggio manuale, pompa di lavaggio, controller di livello e coperchio a un rapporto prezzo / prestazioni senza precedenti.
Tutti i filtri a tamburo hanno un rinforzo con un profilo a U 50/50 e un’anima interna in tubo d’acciaio quadrato 40/40.
Grazie alla trasmissione diretta dal motore al tamburo, non ci sono parti soggette ad usura come con i filtri a tamburo convenzionali (cinghie trapezoidali, cinghie dentate o ruote dentate in plastica).

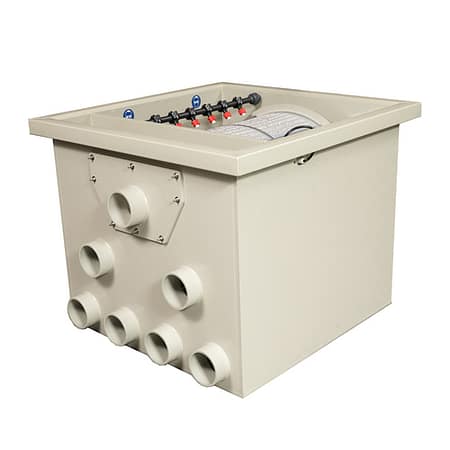

Il filtro a tamburo PP65 è disponibile sia in versione a pompa che a gravità. Anche se disponi di una versione a gravità, è possibile convertirla in una versione a pompa in pochi passaggi
Un’istruzione di conversione per la conversione è allegata alla scatola di controllo.
Gli UVC ad immersione vengono spenti direttamente quando il coperchio viene aperto dalla funzione di sicurezza o dall’interruttore del coperchio di emergenza. La funzione è garantita solo se questi sono collegati tramite il comando in dotazione.
Si consiglia di proteggere il collegamento elettrico del controllo con un interruttore FI.
Il controller non deve essere esposto all’umidità diretta.
opzioni aggiuntive:
• Diversi pannelli filtranti (rete filtrante) in acciaio inossidabile RVS su ordinazione e ad un costo aggiuntivo disponibili in 43µ o 60µ (si noti che con maglie più fini la portata è dal 30% al 50% inferiore a seconda dello spessore µ)
• I filtri a tamburo possono essere costruiti individualmente secondo i disegni su richiesta ad un costo aggiuntivo
| Dettagli tecnici PP65 |
| Portata massima 65 m3 / h |
| Gravità / sollevamento aereo / alimentazione della pompa |
| La versione pompa ha una capacità inferiore del 30% |
| Altezza di scorrimento dell’acqua 13 cm |
| Materiale: |
| Custodia PP 10/15 mm / Tamburo PP 15 mm |
| RVS 316/304 / Sigillante siliconico |
| Costruzione in PP con taglio preciso a macchina CNC |
| Specifiche: |
| Ingressi e uscite standard acc. disegno |
| È possibile modificare gli input e gli output previa consultazione |
| Uscita rifiuti 1 x 110 mm |

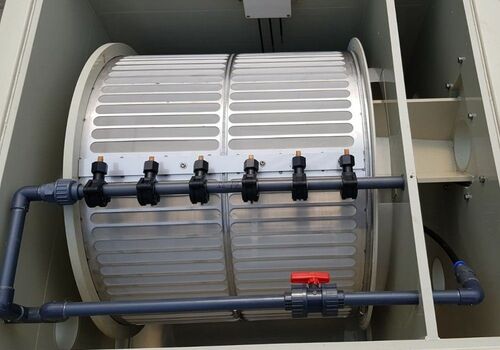

| Diametro del tamburo 60 cm x 50 cm |
| Rete in acciaio tessuta da 75 micron brevettata |
| Bypass del tamburo 2 x 90 mm |
| Sprabar rimovibile |
| Grondaia smontabile dell’acqua di scarico |
| Motore di azionamento da 50 NM con 4 RPM |
| Con copertura |
| Pannello di controllo: |
| Pulizia automatica, plug and play con sensore |
| Funzionamento manuale run / wash |
| Tempo di pulizia (rotazione / lavaggio) regolabile |
| Livello di pulizia regolabile |
| 3 spine per il controllo del motore del filtro del tamburo, della pulizia e della pompa del laghetto |
| Protezione contro il funzionamento a secco standard per pompa per laghetto |
| Tutti i componenti sono incorporati in moduli che possono essere cambiati rapidamente |
| Viene fornito con istruzioni dettagliate |
| Approvato CE |
| Garanzia 2 anni (non sul setaccio!) |
Spedizione con euro pallet 120x100x120
